CanM8 Canbus interface för helljus

Interface för att installera extraljus på bilar som saknar plussignal till helljuset (som tex nyare bilar med xenon och LED-helljus).
Denna canbus-modul lyssnar efter helljussignal i bilens canbus-system och omvandlar därefter datasignalen till en analog plus-signal (12V)
som kan användas ihop med ett separat reläkablage ("vanligt" klassiskt extraljuskablage).

OBS! Modulen kopplas som regel in inne i bilens kupé i en befintlig kabelstam.
Placeringen skiljer mellan olika bilmodeller och kan t.ex. vara vid rattstång, diagnosuttag, bakom stereon, bakom handskfacket eller liknande.
Vi rekommenderar att installationen görs av en kunnig tekniker.

OBS! Innan order, kontrollera att din bil stöds för inkoppling av modulen.

Inkoppling

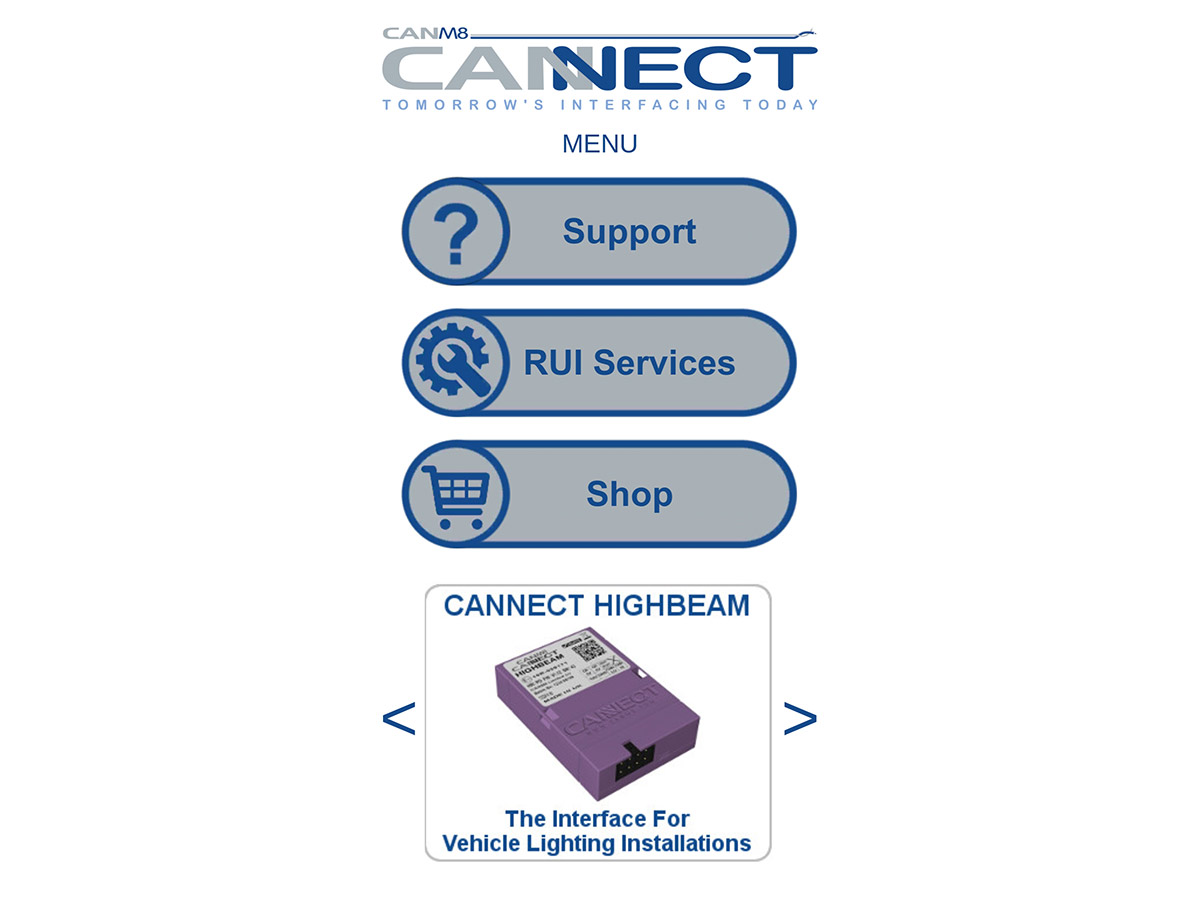

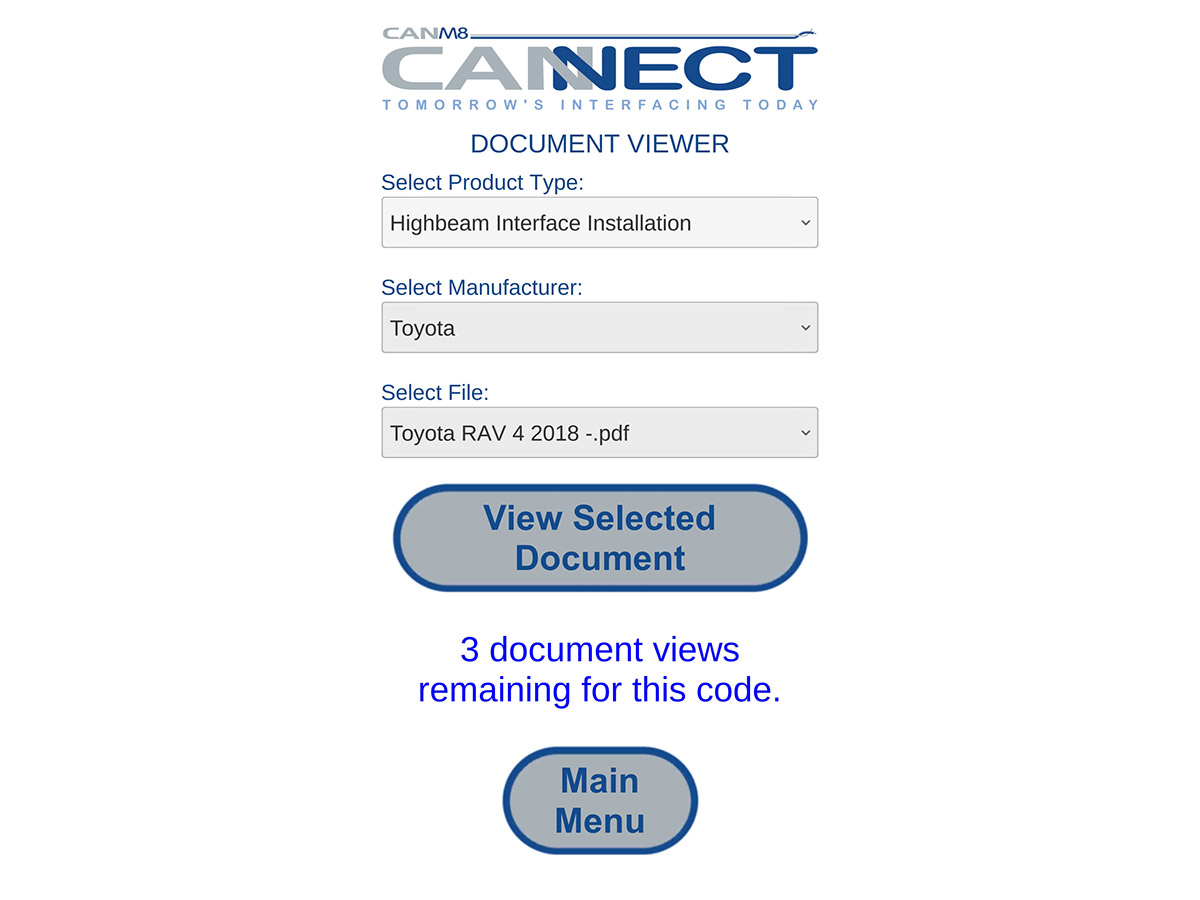

Montageanvisningar kan nu laddas ner via CanM8 Cannect appen.
Ladda ner Appen från Google Play eller App Store.
Se exempelbilder ovan.

Allmän information

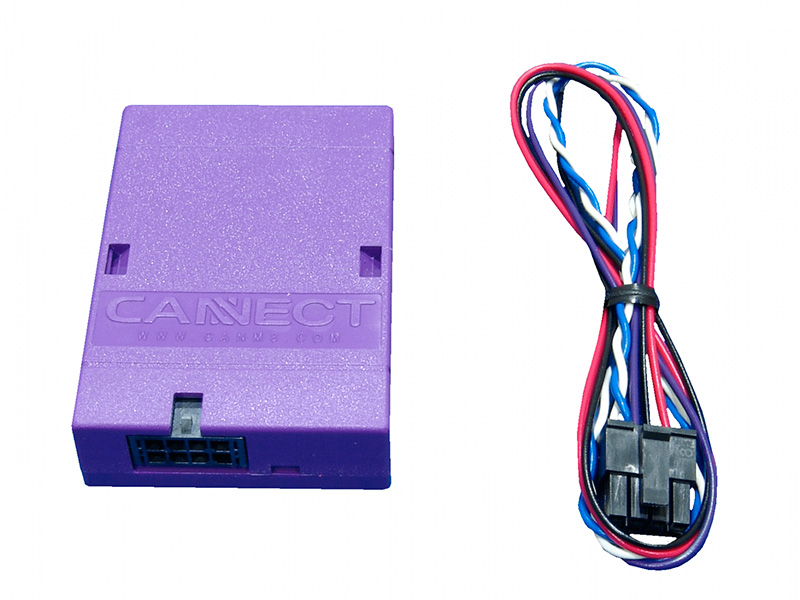

Kabelfärger:
Röd: +12V konstant
Svart: Jord
Vit: CAN High
Blå: CAN Low
Lila: Ger +12V när helljuset är på. (Lämpligtvis kopplas signalkabel från extraljusrelä till denna)

Funktionskontroll

Det är mycket viktigt att interfacet kopplas in enligt de anvisningar som gäller för respektive bilmodell.
Interfacet har en dold lysdiod bredvid kontakstycket som anger status.
Lysdioden blinkar rött: Kontakt med CAN Bus och kollar fordonstatus.
Lysdioden lyser grönt: Kontakt med Can bus och fordonet är identifierat
Lysdioden lyser rött: Kontakt med CAN Bus men fordonet är inte identifierat. Kolla inkopplings-punkterna mot anvisningen.
Fler möjliga orsaker till fel är polvänd CAN Bus, High till Low och tvärtom, trasigt interface eller dålig strömförsörjning.

OBS: Vid byte av inkopplingspunkt måste strömförsörjningen till interfacet brytas.
